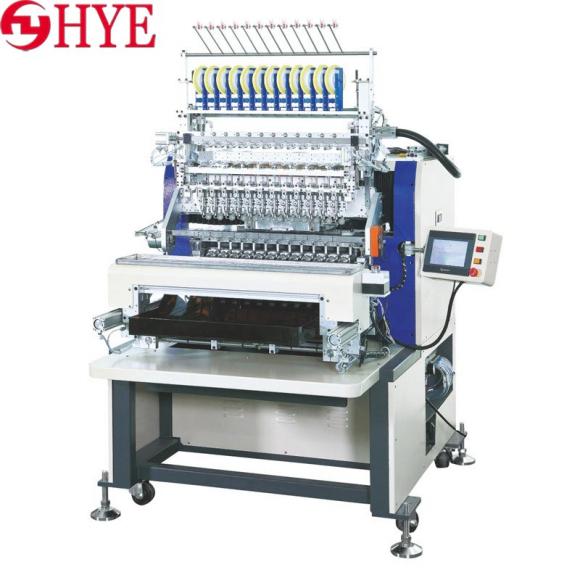

HY-R15 十六軸全自動繞線機

特點：
a.教導互動觸控，人性接口，操控簡易，中文化程序管理，易學易懂，五分鐘上手，無需鍵盤和外接電源，直接輸入，調機時間短
b.自診功能，快速檢修
c.四軸NC補間，呈螺旋纏腳
d.CNC服務器驅動，精準定位
e.速換式軸芯治具
f.四種角度纏PIN腳功能
g.高轉速高精度，提高繞線質量與質量
h.可單機操作，亦可搭配自動化生產
i.可搭配自動交換料，剪刀及氣壓珓線設備(特殊配備)

規格：
電源電壓 三相AC 220V ±10% 50HZ/60HZ
耗費電力 3KVA
控制方法 四軸伺服同步控制
主軸數 16軸
主軸轉數 9000/12000/18000標準/正逆轉
主軸間距 33mm
導線針移動范圍 100mm X軸(LEFT/RIGHT)
100mm X軸(FORWARD/BACKWARD)
55mm Z軸(UP/DOWN)
主軸定位角度 0 - 360°/rev
位移精度 0.01mm
主軸定位精度 ±1°
使用線徑 0.02-0.04mm
纏腳速度 MAX:150RPM
排線速度 20-200mm/sec
導針移動最高速度 12m/min
最大骨架外徑 30mm
最大幅寬 90mm
纏腳角度選擇 0°45°90°135°
儲存記憶法 USB+DOM64M(256M option)
使用空氣壓力 4-6kgf/cm2
機臺凈重 350kg
機械裝箱后重量 450kg
機臺尺寸 1400L*780W*1680H mm
機械裝箱尺寸 1600L*1050W*1750H mm
選購配備 絞線設備
伺服張力器
自動交換料設備
全自動包膠布機構
